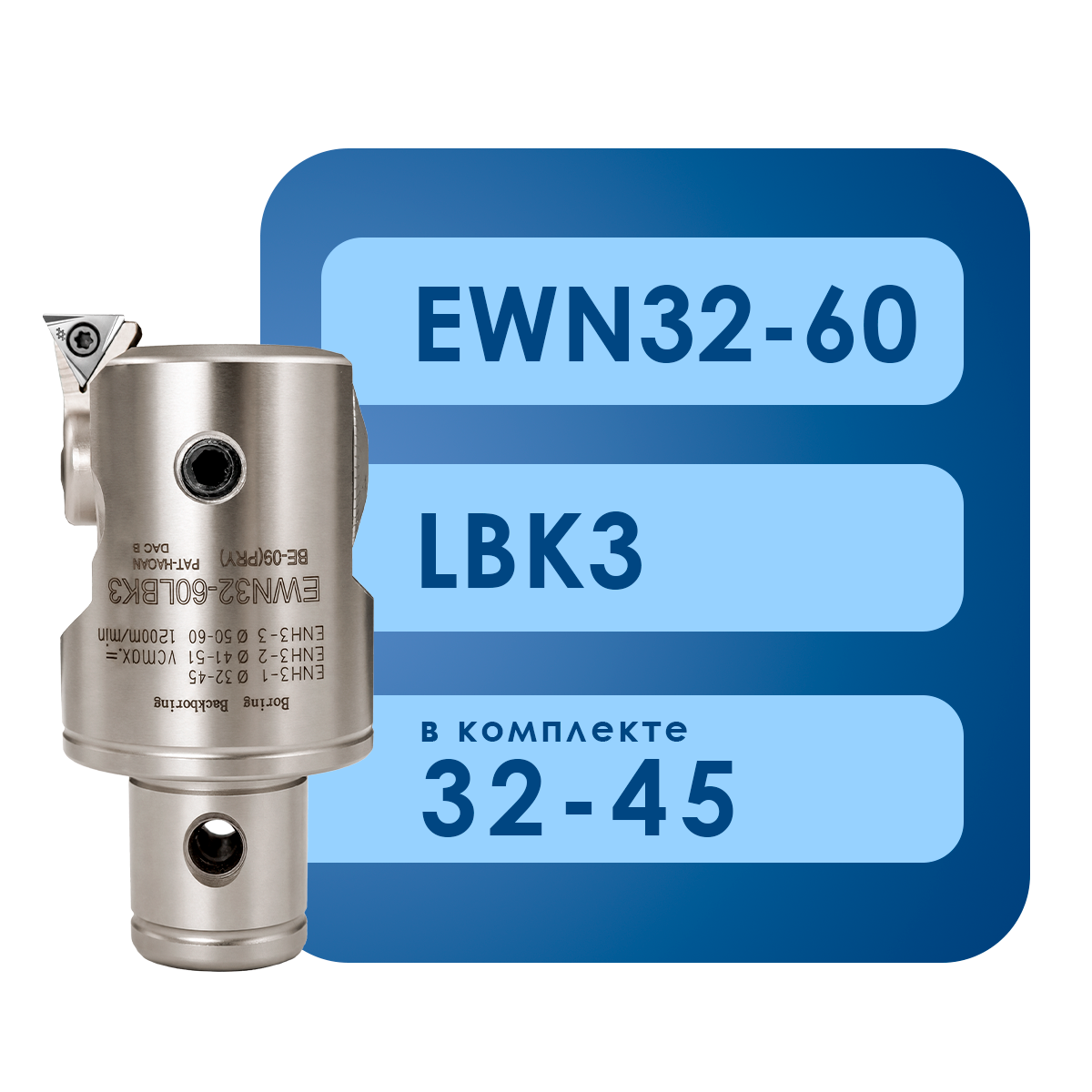

Расточная головка EWN32-60LBK3 – прецизионное модульное решение для чистового растачивания

Инновационная система, объединяющая микрометрическую точность настройки и жесткую конструкцию, обеспечивает идеальное качество отверстий при обработке.

Ключевые преимущества:

• Микрометрическая точность – регулировочный винт со шкалой (0,01 мм на диаметр, 50 делений) позволяет выставлять размер с ювелирной точностью
• Внутренняя смазка винта – гарантирует долгий срок службы головки, защищая механизм от износа и заклинивания
• Модульная система картриджей – один корпус для работы в трех диапазонах (32-45 / 41-51 / 50-60 мм) путем замены держателя пластины

Держатель пластины

• ENH3-1 (Отверстие от 32 до 45 мм) в комплекте

• ENH3-2 (Отверстие от 41 до 51 мм) покупается отдельно

• ENH3-3 (Отверстие от 50 до 60 мм) покупается отдельно

Совместимость с патронами LBK3 – надежная фиксация и стабильность на высоких скоростях

Расточная система EWN32-60 оптимизирована для:

• Чистового растачивания глухих и сквозных отверстий
• Обработки с высокими требованиями по допускам (H7)
• Стабильной работы без вибраций благодаря жесткой фиксации картриджа

Рекомендуемые области применения головок EWN:

• Растачивание посадочных отверстий под подшипники и втулки
• Использование на обрабатывающих центрах с ЧПУ
• Финишные операции, требующие высокой повторяемости размера

Экономическая эффективность:

Снижение затрат на оснастку за счет:

• Возможности расширения диапазона (картриджи ENH3-2 и ENH3-3 – приобретаются отдельно, но один корпус закрывает три типоразмера)
• Микрометрической точности – сокращение времени подналадки
• Долговечности механизма благодаря защите от коррозии и внутренней смазке

*Режущие пластины TPGT0802 (TPGT080202L-W) приобретаются отдельно.*

Для подбора оптимальной конфигурации (картридж, пластина, патрон) под ваши технологические задачи обратитесь к нашим техническим специалистам.
